使用范围  特点  安全警示

（一）使用范围

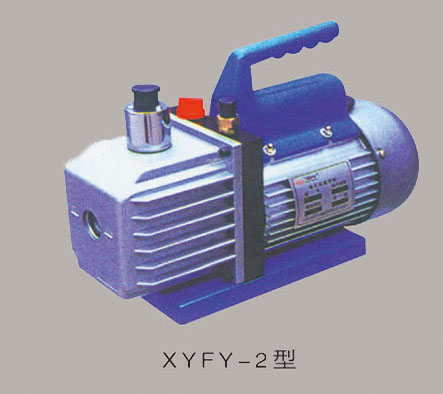

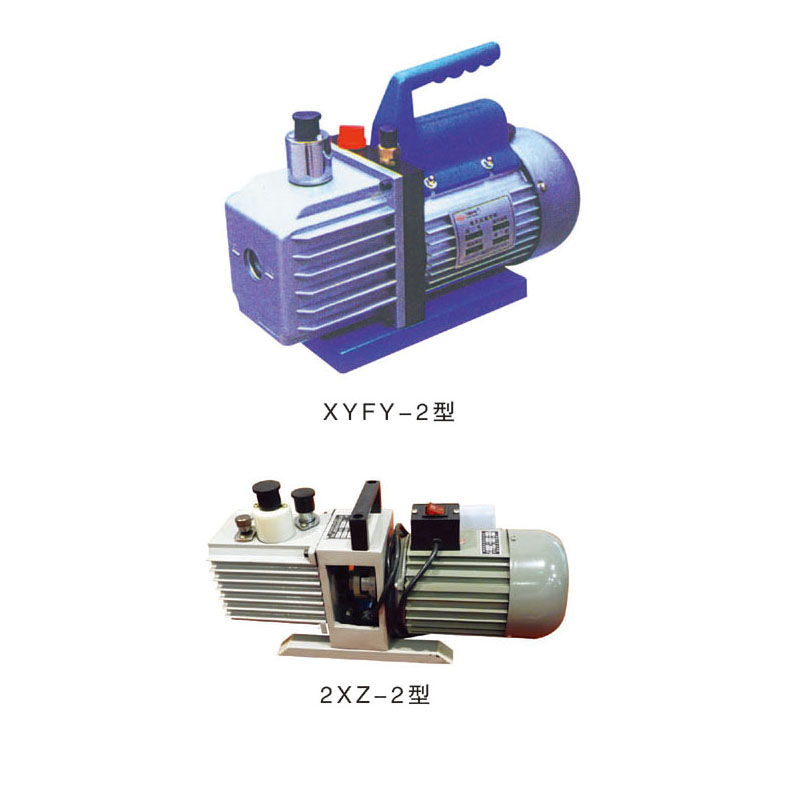

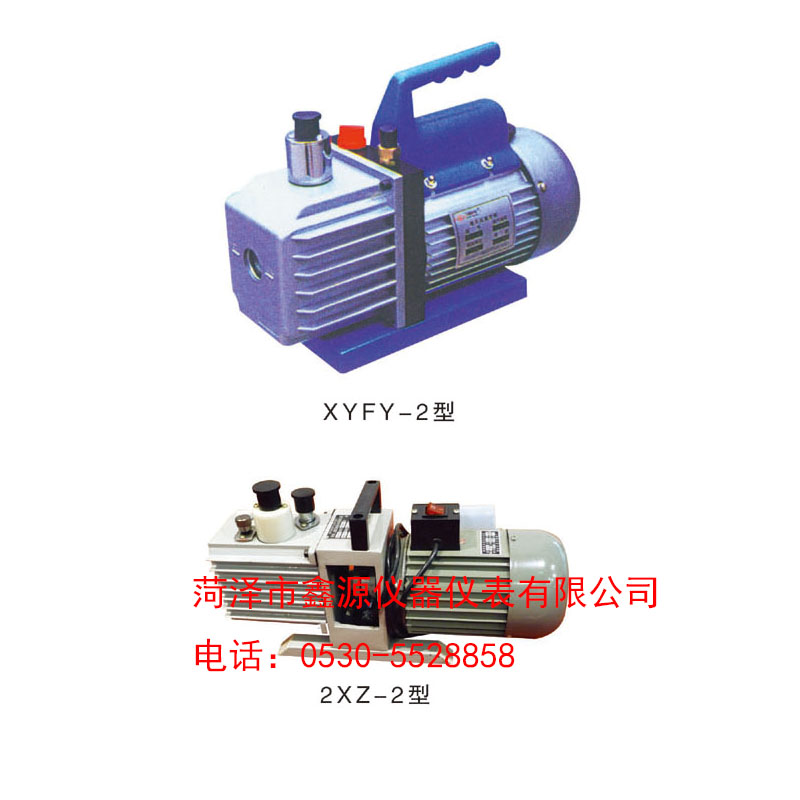

    XYFY、XYZK系列单双级旋片式真空泵，都是用于对密封容器，抽除气体而得真空的基本设备。适用于制冷维修（制冷剂为F12/F22/R134a）、印刷机械、真空包装、气体分析、热塑成形、保温瓶制造、真空焊接及仪器仪表配套等行业的抽气作业，也可作各类高真空设备的前级泵使用。

（二）特点

1、高抽气速率

它具有体积小、质量轻、噪音低等优点，所以更适用于实验室里使用。双级旋片的设计保证了高真空容积和高抽气效率，减少了泵的排气时间，确保了湿气去除；

2、终身过滤

进气滤网能有效防止异物进入泵腔，捕集器能有效将油雾从废气中分离出来；

3、牢固的手柄

一次成型的手柄易于泵的存取，且在操作过程中，手柄始终保持常温；

4、良好的材质选择

铝材制作的油箱和电机机壳使得泵重减轻，易于携带。

（三）安全警示

警告！为避免人身伤害，请仔细阅读并遵守说明书指示操作。

*使用制冷剂工作时请戴上护目镜；

*请勿直接接触制冷剂，防止制冷剂造成人身伤害；

*连接电源泉时要求所有相关设备均正确接地，以防止电击的危险；

*因泵工作时表面会发热，操作时请不要触碰油箱或电机。

四、操作指南

（一）用泵操作指南

1、检查所使用的电源电压及频率是否与原铭牌上的电源电压及频率相符；

2、请确保泵在接通电源前是处于关闭状态；

3、旋开加油塞，加油至两根油位线之间，加油量见技术参数表；

4、旋回加油塞，取下进气帽，连接被抽容器。所用管道宜短，密封可靠，不得有渗漏现象；

5、从泵油箱处、油雾捕集器顶端移开排气帽；

6、打开电源开关，泵自动运转；（备注：泵运转大约1分钟后，检查油窗中的油位线，油位太低需关机加油，注意：当泵运转时，油量应当保持在油位线上下限之间。太低油位将降低泵的性能，太高油位则会造成油雾喷出）。

7、泵使用结束后，及时拔下功夫电源插头、拆除连接管道、盖紧进气帽、排气帽。

（二）关泵操作指南

为延长泵的使用寿命及便于启动，请按照以下程序关泵：

1、关闭泵和系统间的组合阀；

2、移开泵进口处的软管；

3、盖紧进气帽、排气帽（防止脏物或漂浮颗粒进入进气口）。

五、安全警示

1、进气口与大气相通运转不允许超过1分钟。

2、本产品使用环境温度5℃~40℃。

3、本产品使用电压为220V±10%，50Hz插座必须接地。

4、真空泵接入A/C-R系统之前，请用可靠方式将制冷剂从系统中抽出。注意在高压状态取出制冷剂将会损伤泵体，建议使用专用设备。

六、真空泵的保养维护

1、泵油的选择

泵油的型号和状态是决定泵能否达到极限真空的一个重要因素。为保持泵的最佳性能，我们建议使用优质高效的真空泵油。这种油经过特别混合，能保持泵正常运转温度下的最大粘度，有利于泵的冷态启动。

2、换油程序

1、为确保泵处在热态，换油时泵大约需运转1分钟。

2、泵运转同时打开进气口，油就会被迫流出。打开放油塞，将用过的油倒入一个合适的容器，并合理处置。

3、油停止流动时，倾斜泵体以便彻底排出剩余的油；

4、旋紧放油塞；

5、打开加油塞，加入新的泵油窗油位线上下限之间，注：油量见技术参数表。

6、盖上进气帽，启动泵运转一分钟后检查油位，如果油在油窗的油位线下限以下，应缓慢加油（泵正常运转）至正常油位。旋上加油塞，盖好进气帽，旋紧放油塞；
