一.功能与用途

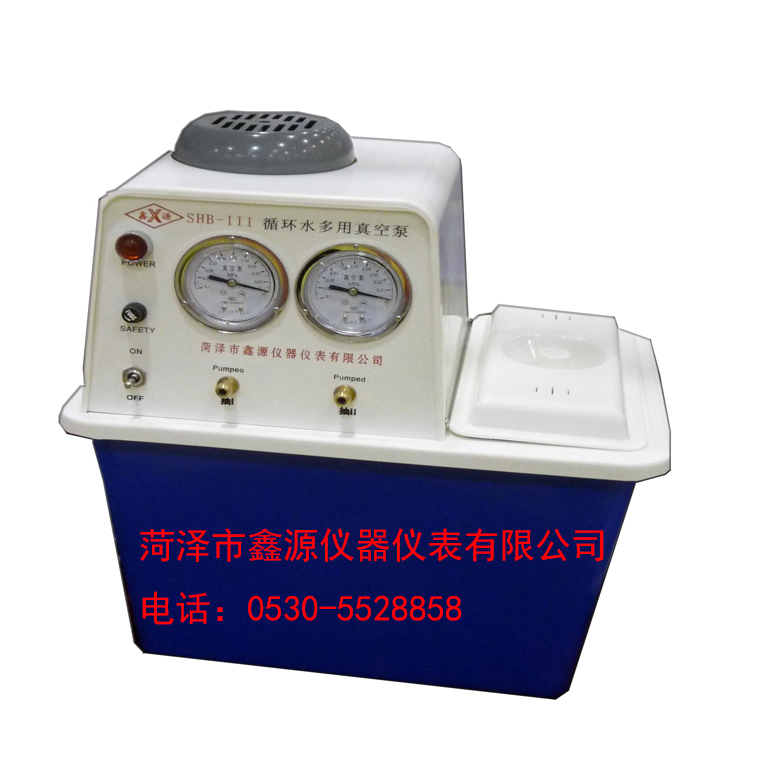

本产品是以循环水作为工作流体,利用射流产生负压原理而设计的一种新型多用真空泵,该泵分为不锈钢泵和塑料泵两种.为化工实验室提供真空条件,并能向反应装置提供循环冷却水.广泛用于蒸发,蒸馏,结晶,过滤,升华等作业.是大专院校,医学化工,食品加工等领域实验室的理想设备.

二.产品特点

1.节水效果明显.由于采用水循环作业,加入水箱内的水可循环往复使用,克服了那种用直接冲放自来水方法获取真空时大量浪费水的现象.经实测,以一个工作日连续作业计算,在达到同样真空度的条件下,使用本产品可节水8吨以上,而且一次加水可长期使用,这在水源缺乏或水压不足的实验室尤其适用.（SHB-IIIB型不锈钢泵体、SHB-C型单表五抽头）

2.多功能综合使用.本机除可以提供真空条件外,还可同时进行水自动外循环,为反应装置提供循环冷却水.本机与自来水源连接,通过适量补充注入水源可以在长时间连续作业情况下,保持循环水温度不变,既可确保真空度不降,又能实现循环冷却水的供应.

3.造型新颖,使用方便.本机泵头直接浸入水中,不设引水壶,整机高度较低,体积小,重量轻,移动方便,可置于工作台上,便于操作观察.水箱上盖为活式安装,可以打开,便于加水和检修.

4.本机安装了两个抽气嘴,可单独或同时抽气作业,每个抽气嘴各装一个抽气表,可以方便的观察真空度.抽气通路上装有止回阀,可防止抽真空作业停机时循环水回流到被抽真空的设备中去.

5.耐腐蚀,无污染.本机水泵部件采用不锈钢,水箱为ABS塑料,一次成形不受酸碱等腐蚀物的影响,同时也无油污等污染实验室.

6.本机工作稳定可靠,噪音低.

三.技术指标

真空度：-0.098mpa（循环水温度0~25度）   泵排量：60L/min

单嘴抽气率：10L/min                      电动机功率：180W

工作电压：~220V +10%  50HZ               水箱容积：15L

噪音：<45DB                              扬程：8米

（SHB-95A型水箱容量：50L;电机功率：370）

四. 使用方法

1.准备工作.将本机平放于工作台上,首次使用时,打开水箱上盖,注入清洁的凉水(亦可经由放水软管加水)当水面即将升至水箱后面的溢水嘴高度时停止加水,重复开机可不再加水.

2.抽真空作业.将需要抽真空的设备的抽气套管紧密接于本机抽气嘴上,检查循环水形状,开关应关闭.连接电源开关,即可开始抽真空作业,通过抽气嘴对应的真空表可观察真空度.

3.当本机需长时间连续作业时,水箱内的水温将会升高,影响真空度.此时,可将放水软管与水源(自来水)接道,溢水嘴作排水出口,适当控制自来水流量,即可保持水箱内水温不升,使真空度稳定.

4.当需要为反应装置提供次冷却循环水时,在前面第3条操作基础上将需要冷却的装置的进水,出水管分别接到本机后部的循环水压水嘴,进水嘴上,旋通循环水开关,即可实现循环冷却水供应.

五. 常见故障及排除方法

   (一)真空度低:

   1.真空瓶内有异物,清理其中异物.

   2.真空瓶两节连接处丝扣松动,用手拧紧即可.

   3.止回阀内有异物,去掉清理之.

   4.泵头下面进水口被堵塞,清理即可.

   (二)真空表不动或跳动：

   1.真空表不动,可能是真空表后部气孔堵塞所致,去掉真空表清理之.

   2.表针跳动,说明止回阀或真空瓶漏气,应清理止回阀,拧紧真空瓶两节连处丝扣.

   (三)电机启动异常

   1.电机不启动,可能是电源未接通或保险线溶断所致.

   2.电机接通后,电机发出嗡声而不启动,应立即切断电源,然后用手拨动电机罩内的风轮,转动数圈即可.

   (四)注意事项:

   不得使泵头离水常时间空转,以免磨损机械密封,电机接地良好,循环水应保持干净,以防堵塞真空泵.
