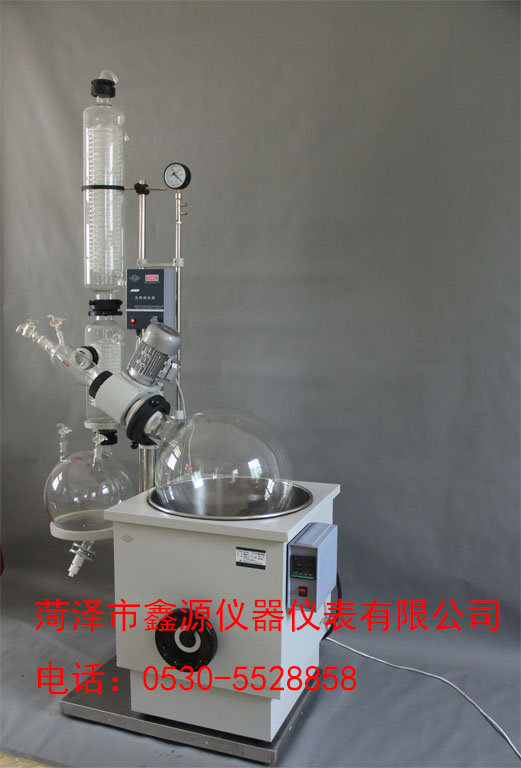

北京/天津/河北/山东/河南/山西/安徽 R5003型旋转蒸发器

HEZE XINYUAN
所属分类:减压蒸馏
产品详情:

一、用途和特点 :

旋转蒸发器主要用于医药、化工和生物制药等行业的浓缩、结晶、干燥、分离及溶媒回收。其原理在真空条件下,恒温加热,使旋转瓶恒速旋转,物料在并壁形成大面积薄膜,高效蒸发。溶煤蒸气经高效玻璃冷凝器冷却,回收于收集瓶中,大提高蒸发效率。特别适用于对高温容易分解变性的生物制品的浓缩提纯。

本公司旋转蒸发器集国内同类产品之精华,积本公司成功初中经验,已形成2L、3L、5L、10L、20L、50L系列,产品设计遵循高效、实用、经济原则。一切为户着想。

特点 :

1、采用聚四氟乙烯和橡胶复合密封,能保持高真空度。

2、采用高效冷凝器确保高回收率。(10L、20L、50L采用主副双冷凝器)

3、可连续进料。

4、水浴锅有智能恒温控制,并可上下升降。

5、R 5003型收集瓶下口有放液阀,回收液十分快捷

6、真空系统装置真空表,对低沸点物料可调节最佳工作真空度。

7、结构合理,用料讲究。.机械结构大量采用不锈钢和铝合金件,玻璃件全部用耐高温高硼玻璃。电器关键件进口。橡胶密封易全部采用新国标,便于用户采购更换关键件进口.

二、主要技术参数

型号

R201B、D

R201C

R203

R205

R1002

R2002

R5003

旋转瓶容量

0.5/1L

0.5/1L

1/3L

5L

10L

20L

50L

收集瓶容量

0.5/1L

0.5/1L

1/3L

1/3L

5L

10L

20L

旋转速度

120(rpm)

12O(rpm)

12O(rpm)

100(rpm)

120(rpm)

120(rpm)

110(rpm)

电机功率

40W

40W

40W

60W

250W

250W

250W

水浴锅功率

1.5KW

1.5KW

1.5KW

2KW

3KW

5KW

8KW

电源电压

220V/50Hz

220V/50Hz

220V/50Hz

220V/50Hz

220V/50Hz

220V/50Hz

380V/50HZ

工作实例:(使用于50L)

物料

浴温

水温

真空度

mpa

加料量

L

回收量

L

蒸干时间

min

回收率

乙醇

60

22

-0.096

10

9.6

43

96

68

22

-0.096

10

9.8

90

98

三、仪器安装

 R系列旋转蒸发器由机械部分、玻璃部分和恒水浴锅三大部分组成。出厂时大模块开成装箱,安装很方便,具体程序如下:

1、将机架旋转在靠近水源牢固的工作台上,如遇不平可垫四只硬橡皮脚。

2、钭机头倾斜25度左右锁紧机架上各锁紧螺母。

3、将电控箱按图固定,插上电机七芯插头。

4、将冷凝器插在机头接口上,调整各活动关节使冷凝器垂直,用固定夹保持。冷凝器各管接头向后。

5、将加料管插入冷凝管。

6、将收集瓶与冷凝管对接,用瓶口夹夹好。

7、将旋转瓶套在旋转轴右端,用瓶口夹夹好。

8、将水浴锅放在旋转瓶下方,加清洁水至2/3锅处(自来水要放置1-2天)。

9、在抽气管处用真空管接通真空管接头,另一接头联接真空泵或实验室真空天关。

10、接头(2)、(3)接冷却水(4)接加料管。

注意事项:

(1)各玻璃件安装前要清洗干净。

(2)各标准口和密封面要涂少量真空硅脂,增加气密性。

(3)安装完成要锁紧机头位置,不能移动。

使用方法:

旋转蒸发速度取决于三条:

1、真空度超高速度越快,水蒸发时真空度应不小于0.096MPa。

2、水浴温度越高速度越快,一般不要超过80℃,具体按工艺要求。

3、冷却水温越低速度越快,用制冷水效果更佳。

注意事项:







◆请仔细阅读说明书,说明书应保存在实际使用人手中。

◆电源连接必须有可靠地线,克保外壳安全接地。

◆玻璃仪器在拆装、清洗及使用时应避免冲击,以防破损。

严禁用电炉或明火直接加热,蒸发易燃、易爆、有毒蚀性或贵重溶液时,用户必须采取相应安全防护措施和遵守有关安全操作规定。

◆对贵重溶液,应先做模拟工艺实验,待确认本设备能满足工艺要求时,再转入正常使用。

◆水浴锅必须先加水,再通电,用毕切断电源。

◆要防止电器部分浸水。

维护保养:

1、R系列在旋转密封上采用取四氟乙烯与橡胶复合密封结构。抗腐蚀性能强,真空度好。出厂时已装好,正常情况用户

     不要拆开。

2、密封结构在旋转轴左端,每周保养一次,擦洗干净后涂上少量真空脂(推荐7501真空硅脂)。

3、左端专用密封圈是气密性关键件。如果使用中发现与溶剂不相溶(膨胀、发胖等)可选用耐丙酮,乙酸乙酯或氯仿等

     特种专用密封圈(乙附)。

4、如果旋转轴松动不转,可用附件中主轴止动钢丝塞进机关底部小孔内止动旋紧主轴上小塑料旋帽即可,拆开反之。

七. 特别选件(需另购)(使用于2-5L的旋转蒸发器)

1、扩展接头:φ50法兰口转接24号标准塞,可带0.25-2L旋转瓶。

2、冰晶器:加装在冷凝器之上,提高低沸点溶媒加收率。

3、第二冷凝器:用冰冷却。具有提高回收、混合溶媒分离回收用及阻止溶煤进入真空泵等多种用途。
