双层玻璃反应釜 说明书
一、适用范围：

我公司参考国外先进技术，研发生产出1-150L双层玻璃反应釜，以及与之配套的加热-降温-制冷循环装置，欢迎您的选用。双层玻璃反应釜可以提供做高温反应（最高温度可以达到300℃）；双层玻璃反应釜也可以做低温反应（最低温度可以达到－80℃）；双层玻璃反应釜中可以抽成真空，从而做真空减压反应。特别是井字架与四轮的独到设计，使试验更加的安全，更加的方便。

二、双层玻璃反应釜主要特点：
1、 双层玻璃反应釜整体结构科学、新颖、实用、美观，国内领先。内胆放反应物，在密封状态下，常压或负压进行搅拌反应。双层玻璃反应釜夹层可通介质（冷冻液，加热水或加热油）做循环加热或冷却，是现代生化新材料合成试验理想设备。
2、双层玻璃反应釜采用硼硅玻璃（GG17料），拥有优良物理，化学性能。变频调速搅拌，运转平稳可靠，力矩大，无火花。
3、四氟组件密封，专有技术，可保持市场同类产品的良好真空度（-0.098mpa左右），并配有磨屑收集槽。
4、整体国标不锈钢全新框架结构（包括框架角部三通，四通都是不锈钢），紧凑、坚固；四轮带刹车，移动方便。
5、小死角或无死角的PTFFE放料阀，釜体及盖子亦根据客户要求定制，配有专用回流装置，可回收冷凝后溶液，具有蒸馏、萃取作用。
6、无论制冷或加热，均可根据客户要求生产相配套产品。（可配制冷循环泵或循环油浴）
双层玻璃反应釜夹层的制冷或加热溶液在反应完毕后，能彻底排积，不积液。

7、特别是放料阀，我公司精心研制，容易放料、反应彻底、无死角、使反应器清洗简单方便。专利正在审批中。

三、高硼硅玻璃具体物理化学性能如下：

四、技术参数 ：

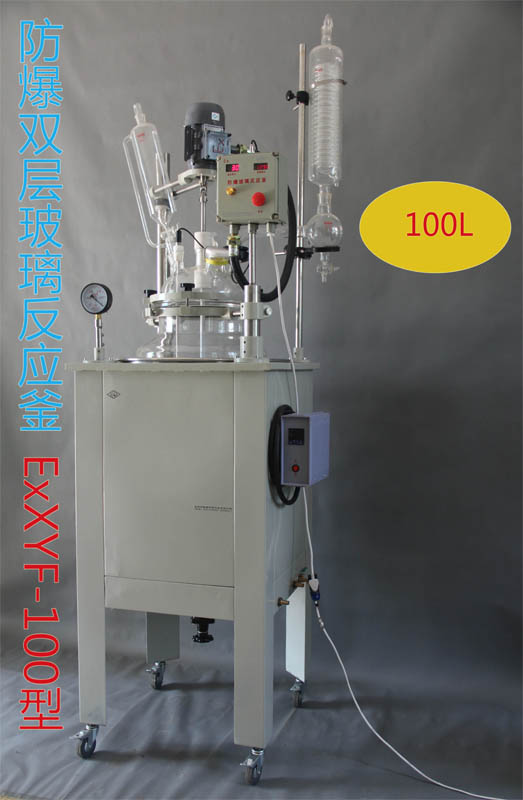

注：防爆型号为：ExXYF 10L/20L/30L/50L防爆电机为180W,100L为370W防爆电机,2L/3L/5L防爆为60W，采用防爆变频器,带有釜内温度显示。

五、具体设计参数：

1、   耐压测试：以直径为2寸以下的 玻璃管道“直管”或“弯头”等连接管件做水压测试，当加压到20kg/cm²时，无破损现象出现，为了保留足够的安全使用系数，建议使用双层玻璃反应釜与冷凝器、玻璃管道不应大于0.35MPa。

2、   抗水性能：取颗粒在直径0.3~0.5mm的玻璃粉末试样，用蒸馏水煮沸1小时、测定Na₂O的析出量，每克样品不能大于0.003mg。

3、   抗酸性能：将玻璃样品在含量为20.4％的盐酸中煮沸3小时测得其所失重量，以每100cm²的表面积计算不大于0.7mg。

4、   抗碱性能：将玻璃样品在1个当量的浓度NaOH和1个当量浓度的Na₂CO₃的混合溶液中煮沸三个小时，测得其所失重量，以每100cm²的表面积计算不大于90mg。

5、   加工温度：1220℃，应变温度：520℃，退火温度：560℃，软化温度：820℃。

六、双层玻璃反应釜具体技术指标如下：

1、双层玻璃反应釜的工作原理是：通过双层反应釜夹层，注入恒温的（高温或低温）加热或冷却液，对反应釜内的物料进行恒温加热或制冷。物料在反应釜内进行反应，并能控制反应溶液的蒸发与回流，反应完毕，物料可从釜底的出料口放出，操作极为方便。是现代化学小样实验、生物制药及新材料合成的理想恒温反应装置。

2、四口反应器盖，特大口设计便于清洁，标准口插口可选择组装回流，蒸馏合成装置。下放料口具法兰口和聚四氟阀门，容器内无死角，可拆卸便于固体物料出料。

3、变频调速(10-100L)，电子调速(1-5L)，交流感应电机。转速恒定，安全稳定，可连续工作。

七、注意事项：

（1）各玻璃件安装前要清洗干净。

（2）各标准口和密封面要涂少量真空硅脂，增加气密性。

（3）安装完成要锁紧各个位置，以免在反应中损坏仪器，确保仪器正常反应。

八、安装示意图：

1   Exhaust nozzle抽气嘴              2   Vacuum tube真空管

3   Motor电机                       4   Pressure Gauge压力表

5   Funnel plug漏斗塞                6   Constant pressure funnel恒压漏斗

7   Condenser冷凝器                 8   Connected bend连接拐弯

9   Charging port加料口              10  Mixing sealing mouth搅拌密封口

11  Thermometer tube温度计插管      12  Controller控制器

13  Main reactor主反应器            14   Stirring rod搅拌杆

15  Discharge port放料口             16  Caster万向轮

17  França法兰卡                   18   Reactor bottom care反应器底托

19  Fixation pedestal固定器底托       20   Catchy fixed reactor固定反应器上口

21  Pole立杆                       22   The bar横杆

九、安装过程：

1、打开包装箱，把配件轻轻拿起来放好，立起包装箱，解开固定轮锁，轻轻把框架和釜体移出。

2、然后找到装釜盖的箱子，釜盖箱内有个四氟固定轴，把它异时针旋转断开，把四氟固定轴装在釜盖中间孔上，短头在釜盖下面，再装上搅拌棒，放在釜口上面（注：需要真空反应，要在各个玻璃接触处涂上真空酯），再加装上釜盖压盘，釜盖上的大口要安装在正对方，调整好位置，锁紧四个螺丝，接 下来安装Ф51立柱，调到最高度，锁紧螺丝，再放电机和电机座，机电轴和搅拌棒连接，调到最佳，固定好电机，接着安装Ф19立柱，把立柱安装在右后面的立柱上，再安装内Ф20*内Ф11配件3个，有一个内Ф52*内Ф20单耳，安装在Ф51立柱上，把Ф19金属棒插进内Ф20 孔内，再连接Ф19立柱中间配件，锁定紧密，接下把回流头托盘安装在下面配件上锁定，拿起玻璃回流头装在回流头托盘上，与釜盖Ф50球形口连接锁定，在上面配件上，装上冷凝器固定夹，拿起冷凝器插在回流头上，固定夹与冷凝器固定，冷凝器上口插上抽气嘴；接下来在Ф19金属棒另一段，安装一个内Ф20*内Ф11配件，加装恒压漏斗固定夹，把恒压漏斗插在釜盖上，恒压漏斗与固定夹锁紧，把空心塞插在恒压漏斗上；找到液体加料阀插在釜盖上；把温度计套管插在釜盖上；把控制器安装在右前方的立柱上；打开电机接线盒，把控制器上的4根线插进电机接线盒，灰线与电机外壳螺丝连接，其余3根线与电机连接，插上电压，打开开关，调整转速，从上面向下看，顺时针转为正转，异时针为反转，要是反转，断掉电源，调整接在电机上的任意2根线即可，再试一下是否正转，正转为止，装好电机接线盒螺丝；找到温度探头，把带螺母一端插在控制器上锁紧，另一端插进温度计套管里；找到四氟盖，放在釜盖的大口上锁紧；下面安装底部放料阀，拿出2个金属法兰，一个装在反应釜底部玻璃法兰上，找到放料阀，另一个装在放料阀上，用配备的螺丝固定好；找到真空表后，安装在左前方的立柱上，再将真空管与冷凝器顶端抽气嘴连接，另一端连接真空表，真空表另一嘴连接真空泵；反应釜体下部和左侧2个口，连接加热设备或制冷设备；安装完毕。
